Мастер Динг Јиемин: Развој и примена сеизмичке изолације и технологије дисипације енергије

Кина има широку дистрибуцију сеизмичких региона и озбиљних катастрофа земљотреса. За грађевинске структуре сеизмичке структуре углавном укључују традиционалне круте структуре, дуктилне структуре и сеизмичке изолације и структуре дисипације енергије. Традиционална крута структура усваја приступ "тврдог отпора", који захтева велику количину грађевинског материјала. Иако дуктилна структура може постићи дизајнерску циљу структурне безбедности под великим земљотресима, још увек постоје проблеми попут озбиљног пост - оштећења и потешкоће у поправци. Сеизмичка изолација и структуре за дисипацију енергије издржале су тест великих земљотреса и показали добре сеизмичке перформансе. Тренутно се сеизмичка изолација и технологије расипације енергије у Кини углавном примењују појединачно, а постоји недостатак иновација у пријавницима. Јапан је почео да усвоји комбиноване сеизмичке изолације и технологије дисипације енергије и постигли су добре сеизмичке резултате. Комбинована сеизмичка изолација и технологије дисипације енергије укључују технологију дисипације енергије и комбинацију дисипације енергије и технологије сеизмичке изолације. Овај чланак прво укратко уводи класификацију, развој и инжењерску примену сеизмичких изолационих и технологија дисипације енергије. Затим, у комбинацији са карактеристикама четири типична инжењерска примјера коју је створио аутор, дубоко уводи идеје за дизајн, методе примене и ефекте енергетске дисипације комбиноване сеизмичке изолације и технологије дисипације енергије. Може се видети да рационална комбинација дисипације енергије и технологија изолације сеизмичке изолације могу пружити пуну игру на енергетску дисипацију енергије и уређаја за расипање сеизмичких изолације и енергетских дисипација и даље побољшати сеизмичке перформансе грађевинских структура.

Кина се налази између прилика - пацифичког вулканског сеизмичког појаса и евроазијског сеизмичког појаса и једна је од земаља са најозбиљним земљотресним катастрофама на свету. Сеизмичке активности у Кини углавном се дистрибуирају у 23 сеизмичке зоне у пет региона. Међу њима, подручја са интензитетом од 7 степени (0,15 г) и више се називају високо - интензитет сеизмичких зона. Удео дистрибуције великих градова у Кини у високим сеизмичким зонама - је око 31% (слика 1). Може се видети да развој урбанизације у Кини се суочава са тешким радом сеизмичког утврђења.

[Слика 1 удео већих градова у Кини у различитим зонама интензитета]

Репрезентативни градови различитог интензитета сеизмичког утврђења приказани су у Табели 1. Може се видети из Табеле 1 да се високи- интензитет сеизмичких зона у Кини углавном налазе на југозападу, северозападно и централним регионима. Пројекти који се налазе у областима оцена 1 - 3 и у 7 - степени зонама са лошим условима сајта (као што је Шангај, где је карактеристичан период странице ТГ - Стандардни захтеви за сеизмичке технологије.

Табела 1 Класификација нивоа сеизмичког отпора у Кини

Сеизмичке структуре у Кини углавном укључују четири структуралне форме: круте сеизмичке структуре, дуктилне сеизмичке структуре, енергију - распршујуће и сеизмичке - смањујући структуре и сеизмички - изолационе структуре, као што је приказано на слици 2.

[Слика 2 Главна система сеизмичке структуре у Кини]

Крута сеизмичка структура усваја "чврсти отпор" и побољшава сеизмичке перформансе јачањем структурне снаге и укочености, тако да захтева велику количину грађевинског материјала. Дуктилна сеизмичка структура усваја дизајн концепт "јаких колона, слабих греда, јаких смицања, слабог савијања и јаких зглобова, слабих компоненти", тако да структура може да одржи одређену дуктилност под акцијом земљотреса и постигнуте циљеве "Три нивоа и две фазе". Енергија - расипавање и сеизмички - Смањење структура и сеизмика - Изолационе структуре Постављање сеизмичког наступа структуре постављањем енергије - дисипација уређаја или сеизмика - уређаја за изолацију у главној структури да се у структуру расипају или изолирају улаз у структуру.

Обично коришћена енергија - Дисипатинг уређаји укључују металне пригушене и вискозне пригушене, као што је приказано на слици 3. Међу њима, метални пригушивачи припадају расељавању - повезаним прикључима. Под поновљеним деловањем земљотреса, они расели сеизмичку енергију кроз еластику - пластичну хистеричку деформацију генерисану када приноси метал материјала, као што је благ - челичне пригушиваче и букве - суздржане грудњаке. Вискозни пригушивачи припадају брзини - повезаним придруженим прилозима. Под поновљеним деловањем земљотреса, они користе придружене карактеристике својих вискозних материјала како би расипали сеизмичку енергију, попут Род - типа вискозне пригушиваче и вискозне зидове заморнице.

[Слика 3Енергија - дисипација уређаја]

Обично коришћени сеизмички - изолациони уређаји укључују ламиниране гумене лежајеве (слика 4 (а), (б)) и клизна лежајеви (слика 4 (ц), (д)). Обоје имају велику вертикалну укоченост да поднесу огромну тежину горње структуре и релативно малу хоризонталну крутост да изолише сеизмички унос енергије у структуру.

[Слика 4Сеизмички - уређаји за изолацију]

Комбиновани сеизмички изолациони и технологија дисипације енергије је иновативни пријавни облик сеизмичке изолације и технологија дисипације енергије, углавном укључујући две врсте: Комбинација дисипације енергије и комбинација енергетске дисипације и сеизмичке технологије изолације и сеизмичке изолације.

Комбинација дисипације енергије је да се рационално комбинује и примењује вишеструку енергију - дисипацију у складу са карактеристикама деформације структуре и захтевима сеизмичког дизајна структуре, дају потпуну игру у енергију - дисипације у енергији - дисипацији. Његова класификација је приказана на слици 5.

[Слика 5 шематски дијаграм класификације уобичајених комбинованихЕнергија - Технологије дисипације]

ТхеКомбинована технологија дисипације енергијесе широко примењује у многим главним пројектима и постигао је добре сеизмичке резултате. На пример, Иуннан Дианцхи језеро Конгресни и изложбени центар, пројекат ојачавања и реновирања у Тибету, зграда Никкен Секкеи Токио, и Сен Товер у Сендаи, Јапан. Пословна зграда Никкен Секкеи Токио налази се у месту Сакурада - Басхи, Цхииода - ку, Токио, Јапан (Слика 6). То је оквир - грађевина структуре са висином од 60м, 1 подрума, 14 изнад - приземља и укупне грађевинске површине од 20,581м². Зграда усваја комбиновану енергију - дисипацију технологију вискозних зидова заклопке + буцклинг - суздржане грудњаке. Енергија - Дисипатинг уређаји и њихови изглед приказани су у сликама 7 - 9. Вискозне зидове за амортизе под мањим и умереним земљотресима и ветром, док је буцкање - суздржане наруквице подмерене и главне земљотресе. Мешањем две врсте енергије - дисипације уређаја, структурални омјер пригушивања под умереним земљотресима може достићи двоструко двоструко више од мањих земљотреса. Када је зграда доживела земљотрес Великог Источног Јапана 11. марта 2011, зидови вискозних заклопки и буцклинг - суздржане задивљују своју енергију - расипање и сеизмиц - смањујући улоге, а главна структура зграде остала је нетакнута. Сен торањ у Сендаи-у, Јапан има укупну висину зграде од 206,69 милиона и усваја комбиновану енергију - технологију дисипације вискозне зидове за амортизер + трења. Вискозне зидове за амортизе функционишу под мањим и већим земљотресима, док трење пригуши само под великим земљотресима.

[Слика 6 Никкен Секкеи Токио Греба за седиште]

[Слика 7 Узнемиренија вискозна течности]

[Слика 8 Буцкање - Судржана браце]

[Слика 9 Изглед енергије - дисипација уређаја у згради седишта Никкен Секкеи Токио-а]

Комбинација дисипације енергије и сеизмичке изолационе технологије значи да су на основу усвајања сеизмичке изолационе технологије структуре, енергија - дисипација уређаја уређена у или изван сеизмичког изолационог слоја како би се даље смањила сеизмичка акција и побољшала сеизмичка перформансама структуре. Његова класификација је приказана на слици 10.

[Слика 10 шематски дијаграм класификације уобичајених комбинованих сеизмичких технологија расипаности и енергије]

Комбинација енергетске дисипације и сеизмичке изолационе технологије се широко примењује. Сухао Гинза на Сукиан-у, Јиангсу је оквир - Схеар - Зграда зидне структуре са висином од 80м, 2 подрума, 20 изнад - приземних подова и укупне грађевинске површине 67.000м². Његови архитектонски прикази су приказани на слици 11. Зграда усваја комбиновану сеизмичку изолацију и просирску просипацију енергије Интер - приче сеизмичке изолације + у - приче о енергетској дисипацији (вискозне примјене). Природни гумени лежајеви, олово - Језгране гумене лежајеве и вискозне пригушиваче инсталиране су у сеизмичком изолационом слоју. The location of the seismic isolation layer is shown in Figure 12. After mixing the application of energy - dissipating and seismic - isolation devices, the structural natural vibration period is extended from 1.64s to 3.74s, the seismic reduction coefficient in the X - direction reaches 0.35, and that in the Y - direction reaches 0.36, achieving the design goal of reducing the Сеизмички интензитет за један степен, са добрим сеизмиком - смањењем ефекта.

[Слика 11 Архитектонски резултати Сухао Гинза на Сукиан, Јиангсу]

[Слика 12 Схематски дијаграм локације сеизмичког слоја изолације у Сухао Гинзи у Сукиан, Јиангсу]

Поред тога, удруживање седиште у Јапану Токио Кииомизу усвојио је дизајнерску шему основне изолације + у - приче о енергетској дисипацији (вискозне пригушиваче); Зграда Нихонбасхи у Токију усвојила је дизајнерску шему Интер - приче сеизмичке изолације + расипање енергије у нижој структури (зидови вискозе (вискозне зидове заклопке); А Концертна зграда Осака Наканосхима у Јапану усвојила је дизајнерску шему Интер - приче сеизмичке изолације + енергетска расипања у горњој структури (вискозне пригушиваче), чији су сви постигли добру енергију - ефекти дисипације.

Овај одељак бира две енергије - комбиноване случајеве дисипације коју је осмислио аутор. У комбинацији са карактеристикама пројекта, укратко уводи идеје дизајна и методе комбиноване енергије - расипације - упоредне анализе енергије - капацитета дисипације -, - Смањите ефекте структура са и без енергије - дисипација.

2.1.1 Преглед пројекта
С2 из Иуннан ДИАНЦХИ језера Конгресни и изложбени центар има висину зграде од 250м и укупне грађевинске површине од 130.000м². Његов архитектонски изглед приказан је на слици 13.

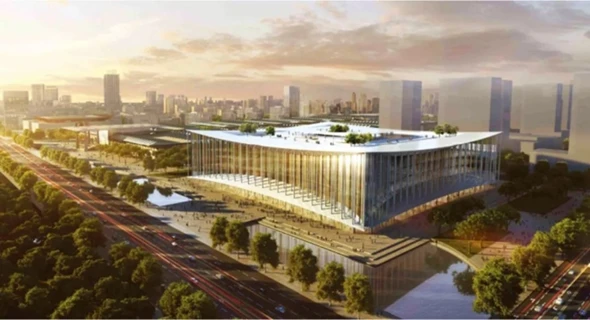

[Слика 13 Архитектонски прикази С2 из Иуннан Дианцхи Језеро Конгресни и изложбени центар]
С2 из Иуннан ДИАНЦХИ језера Конгресни центар и изложбени центар усваја структурни систем челичног - армираног бетонског оквира + бетонске основне зидове + ремена. Трусије појасева се распоређују на 22., 33. и 42. спрату, као што је приказано на слици 14.

[Слика 14 Схематски дијаграм структурног система С2 Иуннан Дианцхи језеро Конгресни и изложбени центар]

2.1.2Енергија - распршивање и сеизмично - Смањивање шеме
"Прописи о промоцији сеизмичке изолације и пројеката дисипације енергије у провинцији Иуннан" (Декрет не . 202 од стране Владе Иуннан покрајинске народне и посебно - утврђене грађевинске пројекте са једним - грађевинским површинама више од 1.000м² у областима сеизмичким интензитетом од 8 степени требало би да усвоје сеизмично Технологије изолације и енергетике ", и" Када се усвоји енергија - Дизајн расипања, сеизмички извођење зграде треба значајно побољшати, а однос хоризонталног померања енергије - расипајући структуру у не-{9}} енергију -.
С2 из Иуннан ДИАНЦХИ ЛАКЕ ЦЕНЦХЕНЦИЈСКИ ЦЕНТАР СЛИВО се у високој - интензивној сеизмичкој зони од 8 степени (0,2 г) и требало би да усвоји енергију - распршивање и сеизмички - смањујући технологије за побољшање сеизмичког наступа структуре. Да би се постигао 25% сеизмички - смањење ефекта под великим земљотресима, четири врсте енергије - расипање и сеизмички - Смањивање уређаја, вискост - зидове, вискозне - расипајући спајање у приколицу - расипајући спајање, - расипајући спајање, као Приказано на слици 15. Међу њима, вискозни - овлачи овлачења уређен је на 22. и 33. подове; Вискозно - зидови заклопке су распоређени 26.- 40 ТХ подова; Метална енергија - расипавање спаваћих зрака уређена је у Кс - смеру 26. - 40 у скрбама и у и - у правцу 6.- 19 ТХ подова и 31. спрата и 31. сплеткама; Буцклинг - суздржане грудњаке распоређене су на 22. 33. и 42. и 42. и 42. подове.

[Слика 15 шематски дијаграм структуре енергије - дисипација уређаја у С2 Центра и изложбеног центра Иуннан Дианцхи ДИАНЦХИ-ја]

2.1.3 Сеизмички - Смањивање ефекта
Број енергије - дисипација уређаја у пројекту и њихову енергију - услови расипања приказани су у Табели 2, међу њима, вискозни - отезменични филмови и вискозни - зидови за амортизери и вискозни - деамперс распршују енергију под мањим, умереним и великим земљотресима; Метална енергија - расипавање спајања и буцклинг - суздржане наручивање само под мањим земљотресима и улазе у принос и енергију - расипајући фазу под умереним и главним земљотресима, обезбеђујући сеизмичке земље структуре под умереним и главним земљотресима. Како се сеизмички интензитет повећава, челичне спајалице и буцклинг - суздржане грудњаке постепено учествују у расипацији енергије (Слика 16), а додатни омјер пригушивања структуре расте, ефикасно осигуравајући сеизмички перформансе структуре.

Табела 2Енергија - услови расипања енергије - дисипација уређаја

[Слика 16 Енергија - услови расипања С2 из Иуннан Дианцхи Језеро Конгресни и изложбени центар у различитим условима земљотреса]

2.2.1 Преглед пројекта
Источни павиљон музеја Шангај има висину зграде од 45 м, 2 подрумске подове, 6 изнад - приземља и укупне грађевинске површине од 104.000м². Величина авиона је 105м × 182м. Његов архитектонски изглед приказан је на слици 17.

[Слика 17 Архитектонски прикази Источног павиљона музеја Шангај]
На основу карактеристика зграде музеја, у прелиминарној фази, предложен је крути структурални систем "челичног {{0} армираног бетонских стубова + челичних греда + челичних грудњака" да би се задовољиле флексибилан архитектонски распоред. Типични распоред структурног равнина приказан је на слици 18.

[Слика 18 Типична структурална равни распоред круте - структурне шеме]

2.2.2 Енергија - распршивање и сеизмично - Смањивање шеме

Пројекат има следеће карактеристике:

1) источно павиљон музеја Шангај је додатни - велики музеј - скала са радом дизајнерских радника 100 година, а сеизмичке акције треба појачати 1.3 - 1.4 пута;

2) културне мошти прикупљене у музеју су драгоцене и треба предузети ефикасне мере за заштиту збирки од оштећења током земљотреса;

3) Музеј има богат унутрашњи простор, са много ступања - слободног величине - простора у структури, мало вертикално - продиркујући стубове и великих фондова - решетки и великих фондова - решетка.
Да би се осигурало да структура има добре сеизмичке перформансе под делошћу земљотреса, сматра се да је технологија за дисипацију увести у комбиновану енергију - распршивши структурални систем "челичног - армираног бетонских стубова + челичне греде + вискове - зидови за амине. Вискозно - зидови заклопке расипају енергију под мањим, умереним и великим земљотресима, распршују сеизмичку енергију и смањују сеизмичке акције на главну структуру; Буцклинг - суздржане грудњаке пружају крутост под мањим и умереним земљотресима како би се задовољиле бочне захтеве структуре и приносе да расипају енергију под великим земљотресима. Кроз комбиновану употребу вискозног зида за амортизацију - затезнице - суздржане грудњаке, структура има довољно укупне крутости и добру енергију - механизам за дисипацију. Типични структурни распоред енергије - расипајући и сеизмички - Смањивање схема приказан је на слици 19.

[Слика 19 Типична структурална равни распореденергија - расипање и сеизмично - Смањивање шеме]
На основу крутих структуралног система, енергија - расипавање и сеизмично - Смањење шеме замјењује бочни - отпорних челичних грудњака са буцклинг - суздржаним грудњацима и, у комбинацији са дизајном архитектонског функције, додаје вискозне - зидове у одговарајуће позиције.

2.2.3 Сеизмички - Смањивање ефекта
Табела 3 приказује упоредне резултате анализе сеизмичке структуре и енергије - распршећи и сеизмички - смањење структуре. У поређењу са сеизмичким структурним системом "челичног - армираних бетонских стубова + челичних греда

(1) основна сила за смицање
Након инсталирања вискозних зидова пригушивања и буцкање - суздржане грудњаке, основна сила се смањује за око 20%.
(2) однос периода и пригушнице
Период енергетске расипације и сеизмичке схеме смањења повећава се у одређеној мери у поређењу са чврстим шемом. У међувремену, омјер пригушивања структуре у честим земљотресима повећава се са 4% на 6,3%.
(3) расипање структурне енергије
Капацитет расипања структурне енергије просипавање енергетске дисипације и сеизмичке скенирања је значајно побољшан. Штавише, расипање енергије Сеизмички уређаји за смањење рачуна представља око половине под великим земљотресима, што ефикасно може смањити штету структурних компоненти. Слика 20 приказује структурно расипање енергије под мањим, умереним и великим земљотресима.

△ Слика 20 Енергетска расипање Источног павиљона Музеја Шангаја под разним сеизмичким условима

Изабрани су два случаја комбинације дисипације енергије и сеизмичке изолације коју је дизајнирао аутор. У комбинацији са карактеристикама пројекта, дизајнерским идејама комбиноване сеизмичке изолације и енергетске расипације, а природни периоди вибрације, сеизмичке ефикасности у смањењу сеизмика и дистрибуције енергије и без сеизмичке изолације и уређаја за дисипацију енергије и анализирани су дизајнери енергије.

3.1.1 Преглед пројекта
Прво - фаза зграде седишта седишта Кашгарске руралне банке има висину зграде 86 м, 1 подрум, 19 изнад - приземља и укупне грађевинске површине 35.000м². Подијум и главна кула одвојени су зглобом. Његов архитектонски изглед приказан је на слици 21. Главни торањ пројекта усваја армирани бетонски оквир - ЦОРЕ ТУБЕ Структурни систем, као што је приказано на слици 22.

[Слика 21 архитектонски прикази Кашгарске руралне комерцијалне банке Зграда седишта]

[Слика 22 Структурни систем зграде седишта седишта седишта комерцијалне банке Кашгар]

3.1.2 Комбинована шемаРасипање енергије и сеизмичка изолација
Карактеристике структурних дизајна Кашгарске зграда седишта комерцијалне банке су следеће: 1) Планирана грађевинска област пројекта има интензитет сеизмичког утврђења од 8 степени (0,3 г), припадника високих - сеизмички зона - интензитет, са високим захтевима за структурне сеизмичке перформансе; 2) Потребна је фасада зграде као што је могуће транспарентна, а периферни зидови смицања не могу се подесити.
Стога се разматра сеизмичка изолациона технологија, а вискозни пригушивачи су инсталирани у сеизмичком изолационом слоју како би се смањила сеизмичка акција на горњој структури, осигуравају да горња структура има добре сеизмичке перформансе и постигне дизајн циља да би се постигла дизајнерског циља умањивања сеизмичког интензитета горње структуре.
Сеизмички слој изолације налази се испод плоче под подрумом и изнад темељне плоче темеља. Укупно 34 сеизмичке изолационе лежајеве (23 олово - језгране гумене лежајеве (ЛРБ) и 11 природних гумених лежајева (ЛНР)) и 16 вискозне пригушиваче (ВФД) су распоређени у сеизмичком изолационом слоју. Изглед је приказан на сликама 23 и 24.

[Слика 23 Изглед планаСеизмички изолациони лежајеви]

[Слика 24 3 Д шематски дијаграмСеизмички изолациони слој]

3.1.3 Ефекти комбинације дисипације енергије и сеизмичке изолације
(1) период
Поређење структуралних периода са и без сеизмичких изолационих уређаја приказано је у Табели 4. сеизмичка изолациона шема проширује структурални период за око 2,5 пута постављањем сеизмичког изолационог слоја, чиме се ефикасно смањује секциони акцију.

Табела 4 Поређење структурних периода са и без сеизмичких уређаја за изолацију
(2) коефицијент сеизмичког редукције
Након израчуна, максимална коефицијент сеизмичког смањења приче о чији је учвршћивање земљотреса у утврђивању 0,34, а максимални сеизмички коефицијент за смањење приче је 0,35. Обоје су мање од 0,38 (са постављеним пригушивачима) наведеним у "Кодексу за сеизмички дизајн зграда" (ГБ 50011 - 2010) (2016 издање) [15] (назива се само суоздичким дизајнерским кодом). Према сеизмичком кодексу дизајна, дизајн се може извести са једном - степеном смањењем сеизмичког интензитета.
(3) расипање структурне енергије
The energy dissipation of each part of the seismic isolation layer under the rare earthquake is shown in Figure 25. The results of the energy time - history analysis under the rare earthquake show that the energy dissipation of the seismic isolation bearings accounts for 63%, the energy dissipation of the dampers accounts for 9%, and the total energy dissipation of the seismic isolation layer accounts for 72% of the overall energy Расипање структуре, у великој мери смањује сеизмички унос енергије у горњу структуру.

[Слика 25Расипање енергијеПод ретким земљотресом]

3.2.1 Преглед пројекта
Међународни конгресни центар Кси'ан Силк Роад има висину зграде од 60м, 2 подрумске подове, 3 изнад - млевених спратова и укупне грађевинске површине 207.000м². Његов архитектонски изглед приказан је на слици 26.

[Слика 26 архитектонски прикази Кси'ан Силк Роад Интернатионал Центер Центер]
Горња структура куле доноси џиновски структурни систем челичног оквира. Гиант Стубови се састоје од 20 вертикалних цилиндара за подршку, а џиновских греда су састојали од 4М фловерске плоче са високим челичним решењима и 4,5м - високим челичним кровним плочом, као што је приказано на сликама 27 и 28.

[Слика 27 Укупни структурни одељак]

[Слика 28 Вертикални саобраћајни цилиндри (20)]

3.2.2 КомбинованиСеизмичка изолацијаШема
Карактеристике структурних дизајна Кси'ан Силк Роад Интернатионал Центер је следећа: 1) Пројекат се налази у високој- интензивној сеизмичкој зони од 8 степени (0,2 г), са високим захтевима за структурне сеизмичке перформансе; 2) Структура доноси џиновски структурни систем челичног оквира и зграда има много великих - распона и великих простора. Потребне су ефикасне мере како би се осигурало сеизмичко перформансе џиновског оквира; 3) Структура има велики распон и тешки подне оптерећење. Оптерећење гравитације има велики утицај на величину компоненте. У исто време, укупна структура има врло малу висину - до - ширине; што је резултирало релативно великом хоризонталном крутом горње структуре.
На основу горе наведених карактеристика пројекта, усвојена је сеизмичка изолациона шема на врху ступаца на првом подруму. Сеизмички изолациони слој користи комбинацију природних гумених лежајева + олово - језгране гумене лежајеве + висковере, постизање дизајнерског циља смањења сеизмичког интензитета горње структуре за један степен и увелико смањује сеизмичку акцију на џиновском оквиру.
Укупно 74 олово - језгране гумене лежајеве (ЛРБ), 96 природних гумених лежајева (ЛНР), 356 еластичних клизни лежајева (ЕСБ / СБ) и 32 вискозне течности (ВФД) су распоређени у сеизмичком изолационом слоју. Специфични изглед приказан је на слици 29.

[Слика 29 Изглед планаСеизмички изолациони лежајеви]

3.2.3 Ефекти комбиноване сеизмичке изолације
(1) период
Поређење структуралних периода са и без сеизмичких уређаја за изолацију приказано је у Табели 5. Период сеизмичке изолационе структуре 3.7 - 4.2 пута у поређењу са оним у не-{2}} сеизмичко изолационим структурама, што је корисно да се структура не држи даље од места карактеристичан од локације и смањење сеизмичке акције.

Табела 5 Поређење структурних периода са и без сеизмичких уређаја за изолацију
(2) коефицијент сеизмичког редукције
Након израчуна, максимална коефицијент сеизмичког смањења приче на потресу утврђења је 0,35, а максимално сеизмички коефицијент за смањење приче је 0,35. Обоје су мање од 0,38 (са постављеним пригушивачима) наведеним у сеизмичком дизајнерском коду. Према сеизмичком кодексу дизајна, дизајн се може извести са смањењем једног- степена у сеизмичком интензитету.
(3) расипање структурне енергије
Расипање енергије сваког дела сеизмичког изолационог слоја под ретким земљотресом приказан је на слици 30. Резултати енергетског времена - Анализа историје у ретку земљотрес показују да се већина сеизмичким уносом енергије у сеизмично изолационом структури распршила сеизмички изолациони лежајеви и пригушивачима. Међу њима, расипање енергије сеизмичке изолационе лежајеве чини 68%, а енергетска расипање агунтира 17%, а укупна расипација енергије у сеизмичким слојем изолације чини 85% укупне расипање енергије у структури, у великој мјери у великој структури.

[Слика 30 Расипање енергије према ретком земљотресу]

(1) Хигх - сеизмички зона интензитета су широко дистрибуиране у Кини, а кинеска урбанизација се брзо развија. Неопходно је усвојити ефикасне сеизмичке мере за побољшање сеизмичког перформанси и квалитета услуга зграда.
(2) Сеизмичка изолација и технологије дисипације енергије су сазреле и широко се примењују у грађевинама грађевинама (попут високих - зграда и великих- грађевина), што може ефикасно умањити сеизмичке акције и побољшати сеизмичке перформансе структура.
(3) из два случаја примене комбинације дисипације енергије и два предмета примене комбинације енергетске расипације и сеизмичких изолационих технологија, то, према карактеристикама пројекта, рационално комбинујући и примену енергетске технологије и технологије сеизмичке изолације могу додатно побољшати структурно перформансе грађевина и постигнутим урођењу урјелих, а да би се постигли у осам година - архитектонским принципом -. Естетски ". Комбинована примена сеизмичких изолационих и технологија расипације енергије сигурно ће постати тренд у развоју сеизмичког дизајна.

[1] динг јиимин, Ву Хонглеи. Дизајн водич и инжењерска примена сеизмичких изолационих и енергетских дисипација грађевина [м]. Пекинг: Кина архитектура и грађевина Пресс, 2018.
[2] Динг Јиемин, Ву Хонглеи. Инжењерски дизајн и примена вискозне технологије пригушивања [М]. Пекинг: Кина Архитектура и грађевина Пресс, 2017.
[3] Ву Хонглеи, Динг Јиемин, Лиу Бо. Перформансе - засновани на дизајну и примјени комбинованих структура дисипације енергије за супер високе зграде -. Часопис грађевинских конструкција, 2020, 41 (3): 14 - 24.
[4] Ванг Схииу, Ву Хонглеи, Ву Хао. Примена хибридне технологије дисипације енергије у пројекту ојачавања и реновирања једног - рама [ј]. Структура зграде, 2020, 50 (С1): 405 - 410.
[5] Хироаки Харада, Татсуми Схинохара, Кеита Сакакибара. Студија о динамичком понашању зграде ТОККЕН СЕККЕИ ТОКИО опремљена је системима дисипације енергије када је погодила Земљотрес Велики Источни Јапан Јапан [Ц] // Поступак 15. светске конференције о земљотресном инжењерингу. Лисбоа, 2012.
[6] Схуицхи отака, масаиуки иаманака, Схокицхи Гокан и др. Тораномон - подручје Роппонги [Ц] // Поступак 9. глобалне конференције Савета на високим зградама и урбаним стаништима. Шангај, 2012.
[7] Динг Јиемин, Ту Иу, Ву Хонглеи и др. Истраживање апликација о комбинованој технологији сеизмичке изолације и дисипације енергије у високим подручјима сеизмичке фортификације [ј]. Часопис грађевинских конструкција, 2019, 40 (2): 77 - 87.
[8] Зханг Зхенгтао, Ксиа Цхангцхун, Фан Ронг, и др. Дизајн Интер - приче сеизмичка изолација за сукиан сухао Гинза [Ј]. Грађевина структура, 2013, 43 (19): 54 - 59.
[9] Даи Схимазаки, Кентаро Накагава. Сеизмички системи изолације који укључују РЦ основне зидове и престански оквири за бетон [Ј]. Међународни часопис високих - устајање, 2015, 4 (3): 181 - 189.
[10] Хисаиосхи Којими, Соне, Томохиса. Структурни дизајн Токија Нихомбасхи Товер [Ј]. Структура: Часопис Јапанске структурне консултанте Удружење, 2015, 48 (12): 50 - 51, 12.
[11] Кен Окада, Сатосхи Иосхида. Структурни дизајн фестивала наканосхима фестивала [Ј]. Међународни часопис високих - устајање, 2014, 3 (3): 173 - 183.
[12] Посебни извештај о ревизији на сеизмичком дизајну С2 Кунминг Цон Цонвентион Цонвентион Цонвентион и изложбени центар [Р]. Шангај: Тонгји архитектонски дизајн (група) Цо, Лтд., 2018.
[13] Посебни извештај о ревизији на сеизмичком дизајну ново - изграђеног пројекта источног павиљона музеја Шангај (прелази границу високог - повећања зграда) [р]. Шангај: Тонгји архитектонски дизајн (група) Цо, Лтд., 2017.
[14] Извештај о специјалној анализи о дизајну изолације сеизмичког изолације Кашгарске руралне комерцијалне банке, зграда [Р]. Шангај: Тонгји архитектонски дизајн (група) Цо, Лтд., 2017.
[15] Кодекс за сеизмички дизајн зграда: ГБ 50011 - 2010 [С] . 2016 издање. Пекинг: Кина Архитектура и грађевина Пресс, 2016.
[16] Ву Хонглеи, Динг Јиемин, Цхен Цхангјиа. Истраживање апликација о сеизмичкој изолацијској технологији у Кси'ан Силк Роад Интернатионал Центер Центер [Ј]. Часопис грађевинских конструкција, 2020, 41 (2): 13 - 21.

ДИНГ ЈИЕМИН је професор и докторски надзорник на Универзитету Тонгји, национални мастер инжењерског анкете и дизајна, национални први инжењер инжењера - регистровани конструкцијски инжењер, старији овлашћени структурни инжењер институције структурних инжењера (УК) и заменик директора уредништва "грађевинске структуре" грађевинске грађевинске плоче "грађевинске грађевине". Тренутно је главни инжењер архитектонског дизајна Тонгји (Група) Цо., Лтд.
Дипломирао је на Одељењу структурног инжењеринга Универзитета Тонгји 1990. године са лекаром инжењерног диплома. Дуго је ангажован у истраживачкој и дизајнерској консултацији сложених структура и постигао богат истраживачки резултати у сложеним структурама као што су супер - високи - грађеви и велике челичне конструкције. Освојио је први - награду награде Министарства грађевине и награде за напредак, други - награду на награду за науку и технологију, специјално - награду за напредак у Шангају: Прво - награду за награду за науку и технологију {- АРХИТЕКТУРНОГ ДОГАЛИЦА И СПЕЦИЈАЛНОГ ПРОГРЕСА. Такође је учествовао у састављању националних и Шангајских дизајнерских кодова као што су "Кодекс за сеизмички дизајн зграда" (ГБ {{12}) и "Кодекс за дизајн просторних структура" (ДГ / ТЈ 08 - 52 - 2004). Завршио је више од 100 инжењерских пројеката, укључујући високе - високих зграда, великих- стадиона, већег - стадиона, великих - брзина железничког саобраћаја и награде за архитектонско истраживање и дизајнерске сребра. и друге награде националне награде за дизајн структуре грађевине. У новембру 2017. године награђен је награду за животну век почасно чланство од стране структурних инжењера Свјетски конгрес (сетак). У октобру 2018. године освојио је златну медаљу институције структурних инжењера (диструкте) у Великој Британији. У априлу 2019. године освојио је изванредну награду доприноса Савета на високим зградама и урбаним стаништима (ЦТБУХ).

Овај чланак је објављен у 17. емисији "грађевинске структуре" у 2021. под називом "Развој и примена сеизмичке изолације и технологије дисипације енергије ". Аутори су динг џимин, ву Хонглеи, Ванг Схииу и Цхен Цхангјиа, а јединица је Тонгји архитектонски дизајн (група) Цо., Лтд.
